Микромед TD-4. Штатив

Универсальный штатив с семью степенями свободы и величиной горизонтального выноса головки до 950 мм. Предназначен для установки, подвижек и уклонов оптических головок Микромед МС-2-ZOOM и МС-4-ZOOM.

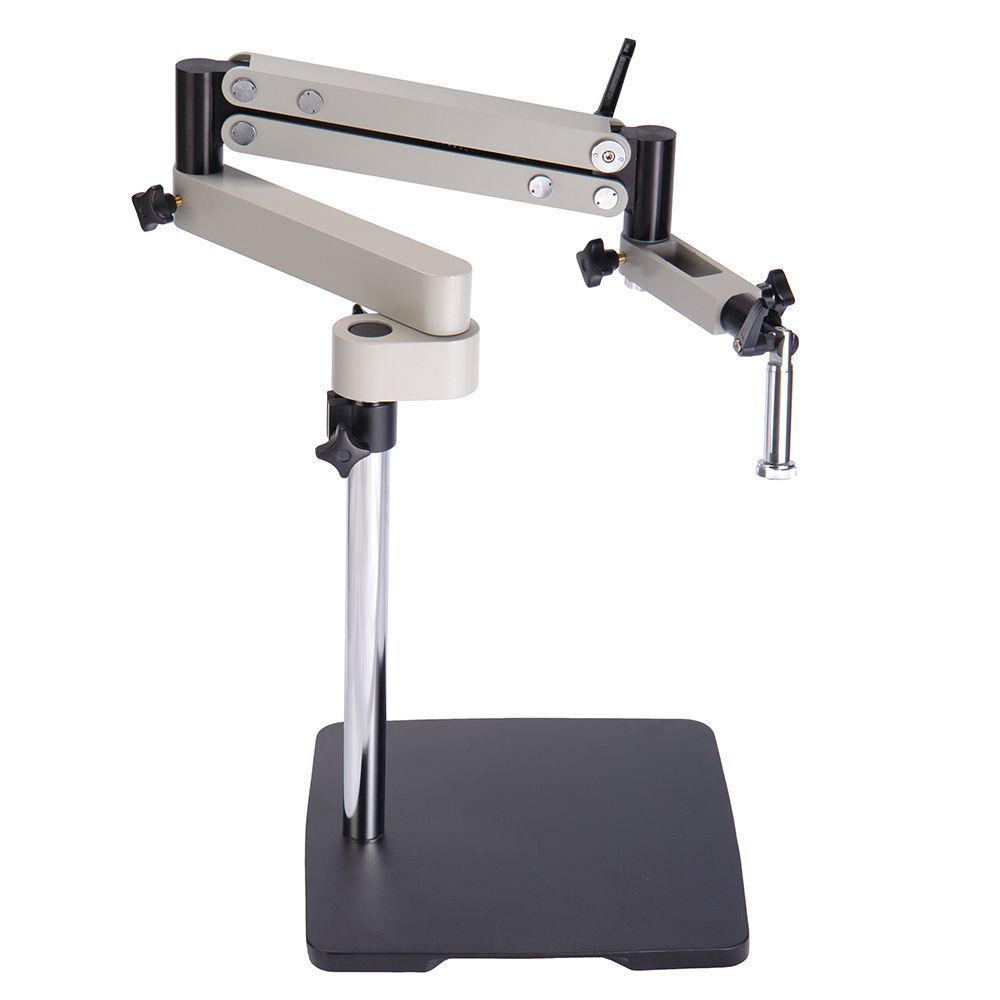

Штатив Микромед TD-4 имеет семь степеней свободы, позволяет надежно фиксировать и перемещать оптическую головку в пределах до 950 мм по горизонтали и до 670 мм по вертикали. Головку можно вращать по двум вертикальным осям, поворачивать в 2-х взаимно перпендикулярных направлениях и наклонять в двух плоскостях на угол до 45⁰.

Штатив обеспечивает значительную величину горизонтального выноса головки – расстояние от оптической оси до вертикальной штанги составляет до 950 мм, что позволяет исследовать габаритные объекты и объекты, находящиеся за пределами основания штатива. Значительные величины перемещений достигаются благодаря конструкции штатива с наклонно-поворотной шарнирной руке штатива с пантографом.

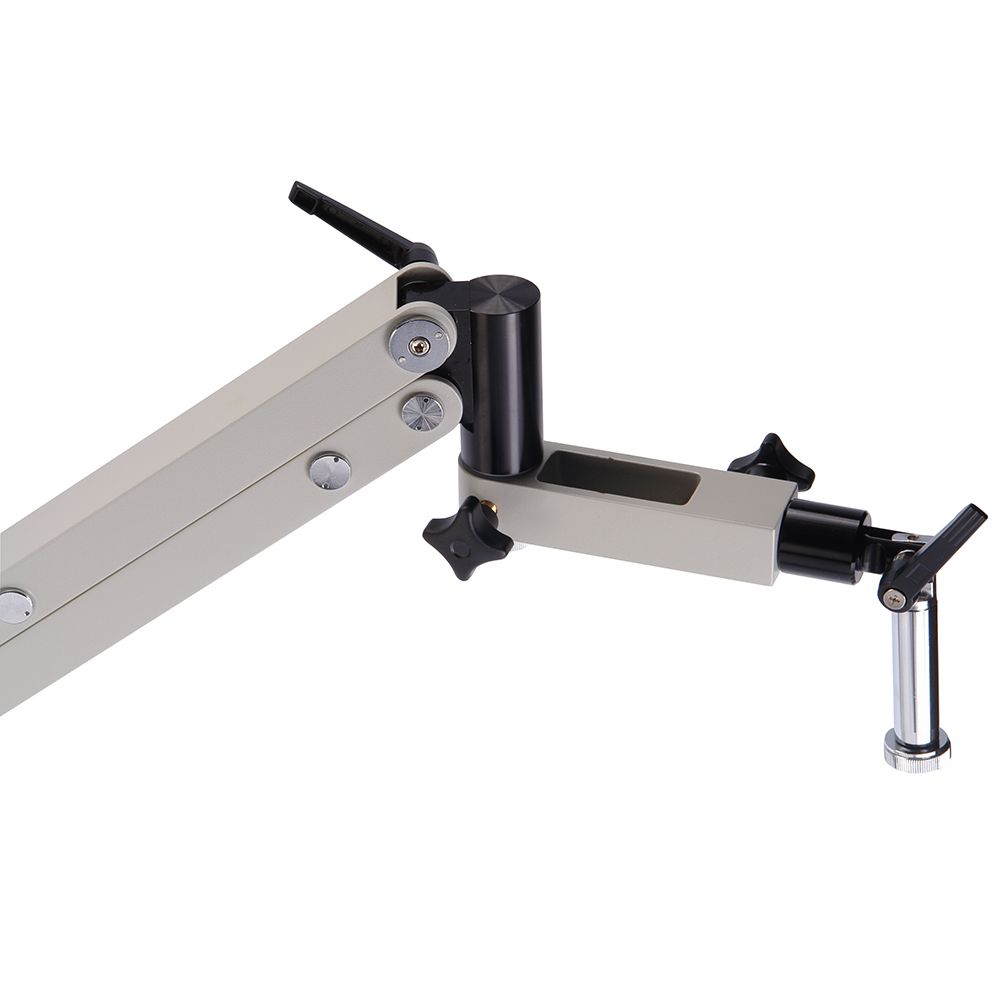

Для установки на штатив оптической головки требуется механизм фокусировки для головок МС-2-ZOOM и механизм фокусировки для головок МС-4-ZOOM. Для крепления фокусировочного механизма штатив имеет установочный палец диаметром 20 мм снабженный страховочным винтом.

Характеристики

Габариты и вес

• Размеры штатива: 780×500×330 мм
• Вес штатива: 20 кг

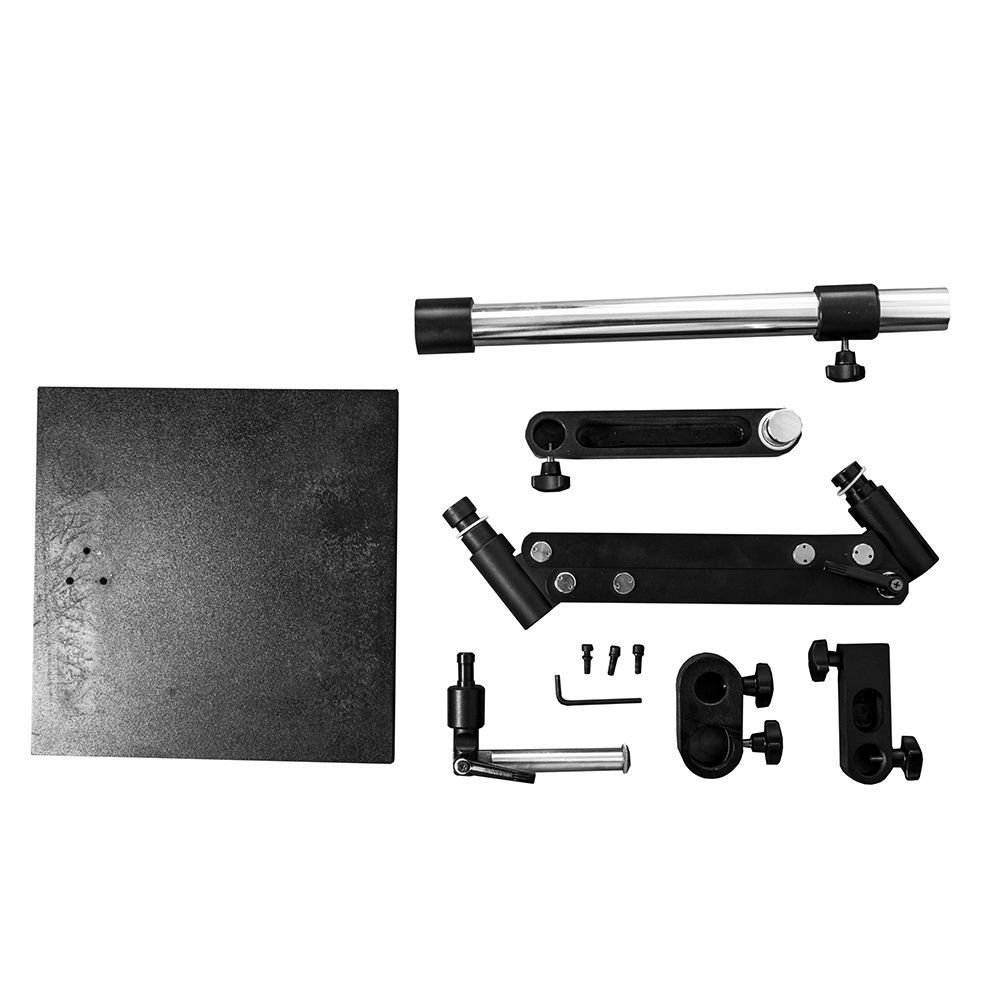

Комплектация

• Основание
• Шарнирная рука с пантографом в сборе
• Штанга вертикальная
• Ограничительная муфта с барашком
• Установочный палец со страховочным винтом
• Упаковка
