Микромед MC-2-ZOOM вар. 2СR. Микроскоп

Тринокулярный стереомикроскоп с переменным увеличением 10х-40х в базовой комплектации. Канал визуализации с фокусировкой. Постоянное рабочее расстояние 85 мм на всех значениях увеличений. Дополнительные оптические насадки. Встроенные осветители отраженного и проходящего света на галогенных лампах.

Микроскоп предназначен для наблюдения прямого изображения трехмерных и плоских объектов. Микроскоп применяется в промышленности, материаловедении, медицине, биологии, фармацевтике, сельском хозяйстве, службе охраны окружающей среды, для исследования образцов горных пород в минералогии. Микроскоп используется в научных целях, на производстве, при реставрационных работах и в учебном процессе. Наблюдение может производиться как в отраженном, так и в проходящем свете.

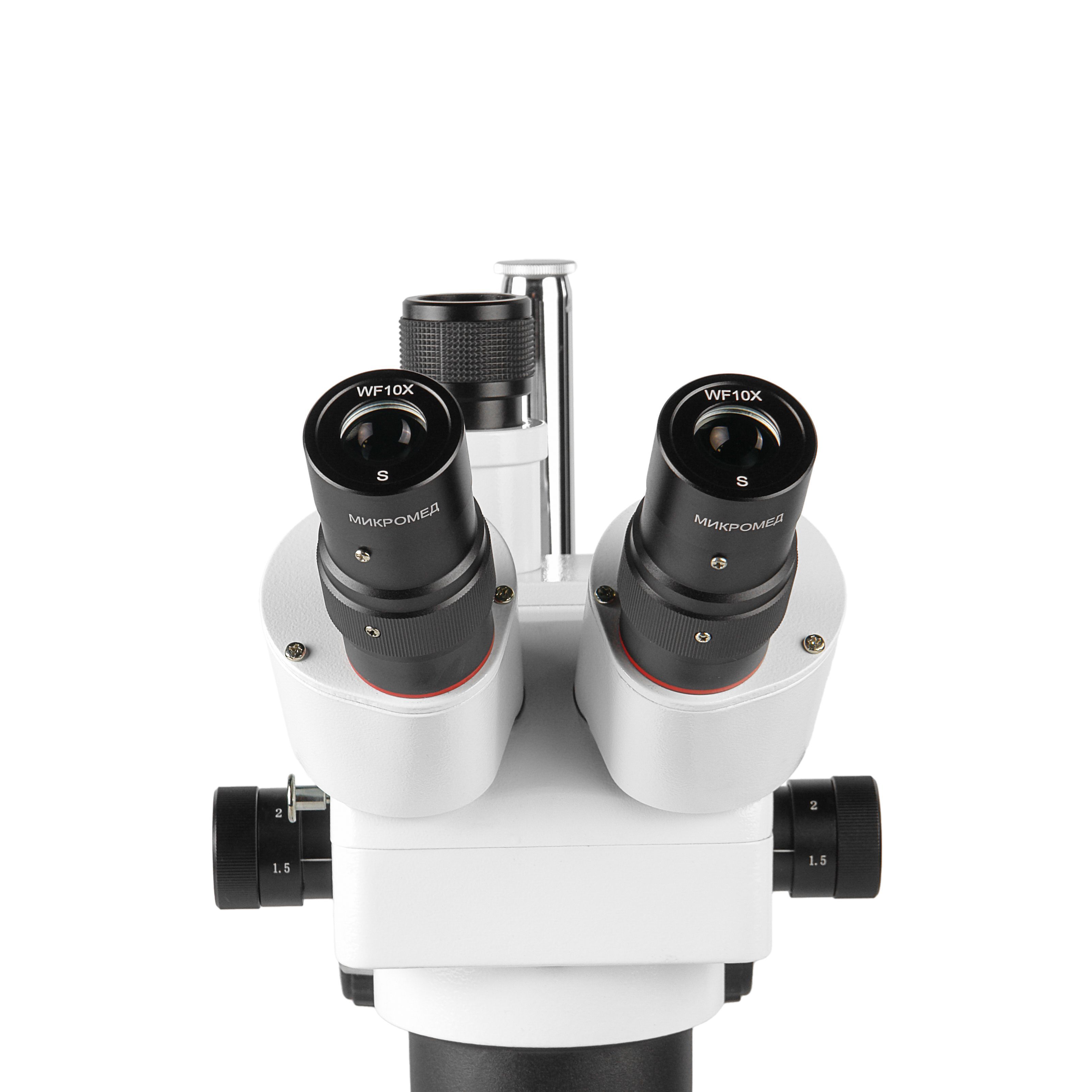

Тринокулярная визуальная насадка снабжена тубусом визуализации, что позволяет эффективно использовать дополнительную окулярную камеру. Камера устанавливается в адаптер тубуса со стандартным посадочным диаметром 23,2 мм, совместимым с многими окулярными камерами. Для настройки точного соответствия фокусировки оптического и цифрового изображения тубус имеет механизм подвижки камеры. Окулярные тубусы визуальной насадки имеют угол наклона 45⁰, каждый тубус имеет механизм диоптрийной коррекции ±5 дптр. Межзрачковое расстояние настраивается в пределах от 55 до 75 мм. Насадка снабжена оптическим переключателем светового потока – свет может направляться от левого окуляра в тубус визуализации, и при использовании камеры сохраняется возможность наблюдения в правый окуляр. При визуальных исследованиях весь свет может переключаться на окуляры.

Объективы микроскопа имеют переменное увеличение, плавно изменяемое от 1х до 4х. Для наблюдения стереоскопического трехмерного изображения применяется пара одинаковых объективов, установленных под углом к плоскости исследуемого объекта. Высокое качество изображения определяется точно рассчитанными и изготовленными объективами. Благодаря их оптической конструкции с исправленными аберрациями достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Конструкция объективов позволяет сохранять точную фокусировку микроскопа вне зависимости от установленного значения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Увеличение микроскопа с окулярами SWF 10х/23, входящими в комплект, составляет от 10х до 40х. Для микроскопа выпускаются окуляры WF 5х/20, WF 15х/15, WF 20х/10. С этими окулярами общий диапазон увеличений микроскопа составит от 5х до 80х. Для микроскопа также доступен окуляр WF10х/22 со шкалой, позволяющий проводить измерение линейных размеров деталей объектов.

Рабочее расстояние микроскопа составляет 85 мм и не меняется при изменении увеличения объективов и окуляров. Рабочее расстояние может варьироваться в пределах от 172 до 28 мм при использования дополнительных оптических насадок на объективы.

Дополнительные окуляры и насадки позволяют в широких пределах управлять такими параметрами, как увеличение и рабочее расстояние. Оптические насадки изменяют рабочее расстояние, увеличение микроскопа и размер поля зрения. При использовании дополнительных окуляров изменяется только увеличение микроскопа и размер поля зрения. Эти принадлежности доступны по дополнительному заказу.

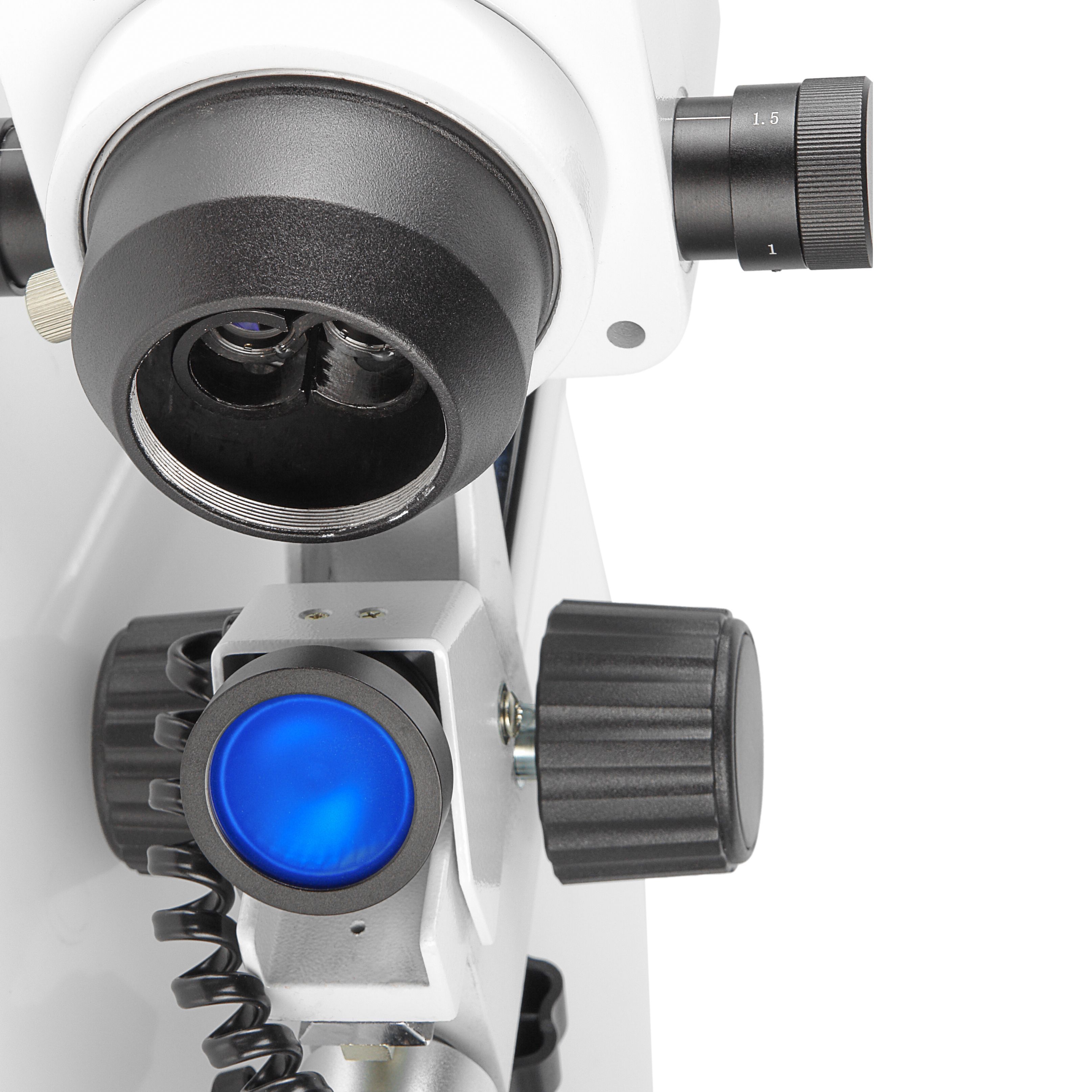

Исследования в отраженном свете проводятся с использованием встроенного осветителя. Осветитель расположен на подвижном кронштейне, позволяющем менять угол падения света для настройки освещения. В качестве источника света используется галогенная лампа 12 В / 10 Вт с рефлектором. Осветитель комплектуется синим конверсионным фильтром, предназначенным для повышения цветовой температуры галогенной лампы до значения, близкому к дневному свету. По дополнительному заказу микроскоп может быть укомплектован точечными светодиодными осветителями на гибких держателях и кольцевым бестеневым осветителем.

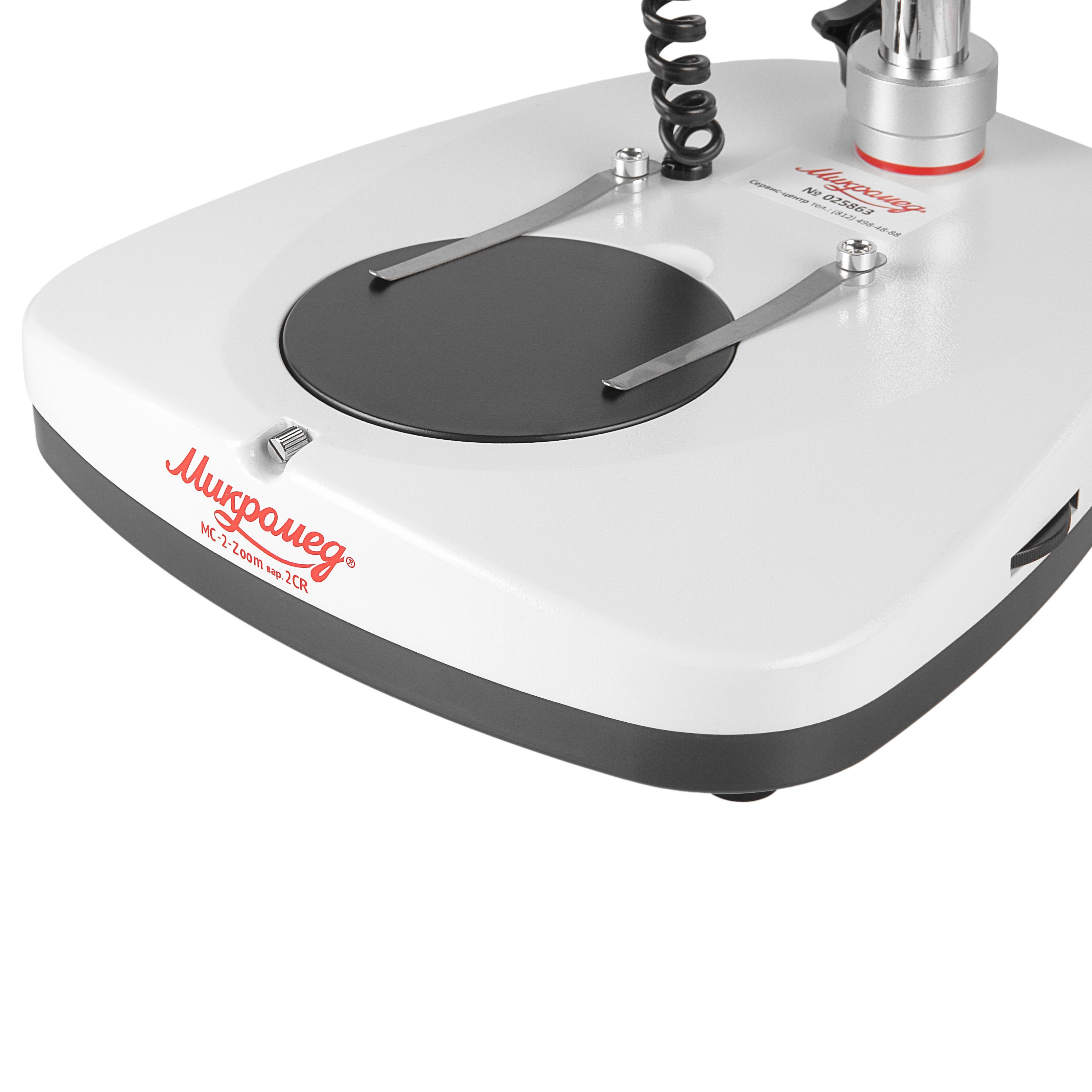

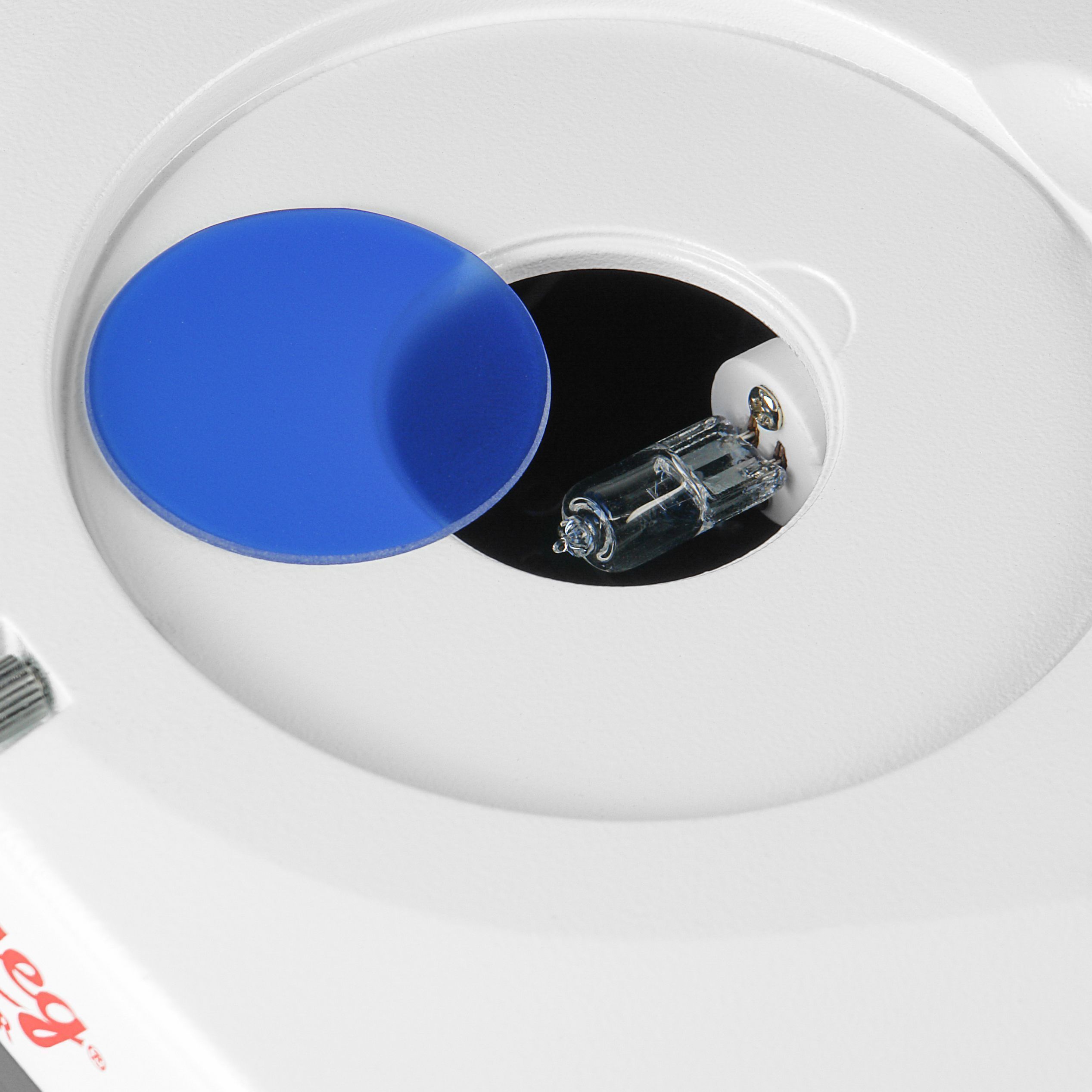

Исследования в проходящем свете проводятся при исследовании объектов, способных пропускать свет. Например, биологических образцов, минералов или прозрачных полимеров в промышленности. Осветитель проходящего света встроен в основание микроскопа. В качестве источника света используется галогенная лампа 12 В / 10 Вт. Осветитель комплектуется синим конверсионным фильтром. Для размещения объекта исследования в комплекте микроскопа имеются предметные вставки – полупрозрачная для проходящего света, двухсторонняя черная/белая для исследований в отраженном свете. Оба осветителя работают от блока постоянного тока, встроенного в основание микроскопа, и имеют плавную регулировку яркости.

Фокусировка микроскопа производится с помощью зубчато-реечного механизма с демпфированной направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки. Диапазон хода механизма составляет 60 мм. Оптическая головка может перемещаться по штативной штанге на 205 мм, что позволяет без ограничения использовать оптические насадки, увеличивающие рабочее расстояние микроскопа. Конструкцией механизма предусмотрена самостоятельная регулировка усилия фокусировки, для этого в комплект микроскопа входит специальный регулировочный ключ.

Особенности

• Плавное изменение увеличения от 10х до 40х без потери точной фокусировки.
• Дополнительная оптика расширяет диапазон увеличений от 2.5х до 160х.
• Рабочее расстояние микроскопа 85 мм постоянно при всех увеличениях объективов.
• Два осветителя для работы в отраженном и проходящем свете.
• Тринокулярная визуальная насадка с оптическим переключателем.
• Тубус канала визуализации с фокусировкой.
• Возможность самостоятельной регулировки усилия механизма фокусировки.
• Полностью металлический конструктив.

Характеристики

Размеры и вес

• Размеры микроскопа (макс.) 570×240×240 мм
• Вес микроскопа 4,6 кг
• Габаритные размеры: 365×460×290 мм
• Вес: 6,5 кг

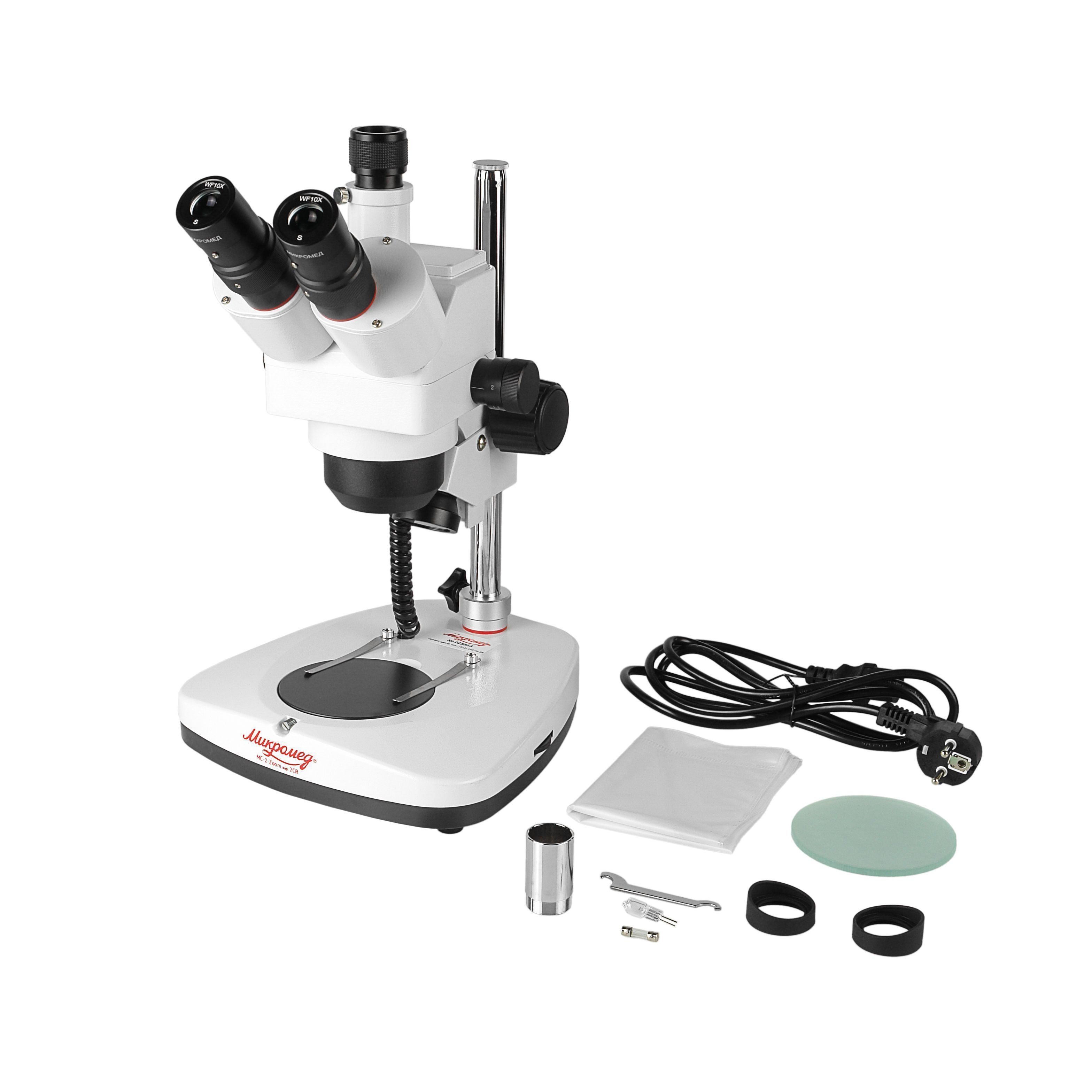

Комплектация

• Основание микроскопа со встроенным осветителем, блоком питания, штативной штангой и кронштейном оптической головки с механизмом фокусировки
• Оптическая головка с блоком объективов, окулярными тубусами, каналом визуализации и механизмом зуммирования
• Окуляр SWF 10х/23 мм – 2 шт
• Тубус канала визуализации
• Вставка полупрозрачная Ø95 мм
• Вставка белая/черная Ø95 мм
• Пружинные зажимы – 2 шт (установлены)
• Резиновые наглазники – 2 шт
• Винт крепления оптической головки (установлен)
• Ключ регулировочный
• Чехол пылезащитный
• Лампа галогенная 10 Вт / 12 В, G4, запасная
• Предохранитель (плавкая вставка), запасной
• Руководство по эксплуатации

Дополнительные комплектующие

• Окуляр WF 5х/20 мм – 2 шт
• Окуляр WF 10х/22 мм со шкалой
• Окуляр WF 15х/15 мм – 2 шт
• Окуляр WF 20х/10 мм – 2 шт
• Насадка оптическая 0.5х
• Насадка оптическая 0.75х
• Насадка оптическая 1.5х
• Насадка оптическая 2.0х
• Калибровочный слайд
• Камера с ПО
• Осветитель Dual Goose LED с гибкими держателями
• Кольцевой LED осветитель
• Адаптер для кольцевого осветителя
• Штатив TD-1, четыре степени свободы
• Штатив TD-2, пять степеней свободы
