CAB MAESTRO 4S. Разделитель печатных плат
- Артикул
- 224K000004
Описание
MAESTRO 4S - это разделитель печатных плат, который быстро и экономично разделяет как малые, так и крупные печатные платы без механических напряжений.
Однократный проход фрезерованного паза снижает растягивающие и сжимающие напряжения, которые могут повредить чувствительные компоненты вблизи паза. Второй проход с одновременной перенастройкой зазора между лезвиями ещё больше снижает напряжения, сохраняя качество собранных печатных плат.
Особенности
- Зазор между лезвиями задаётся с панели управления и устанавливается с помощью двигателя
- До девяти сохраняемых программ
- Длина разделения настраивается под размер платы без необходимости менять программу
- Дисплей производительности резания для профилактического обслуживания лезвий
Характеристики
| Модель | 4S/450 | 4S/600 |
| Способ разделения |
со стороны компонента: циркулярное лезвие |
|
| Управление |
оптимизировано по траектории, с приводом от двигателя |
|
| Скорость разделения |
300, 500 мм/с, переключаемая |
|
| Обрабатываемые материалы |
FR4, алюминий |
|
|

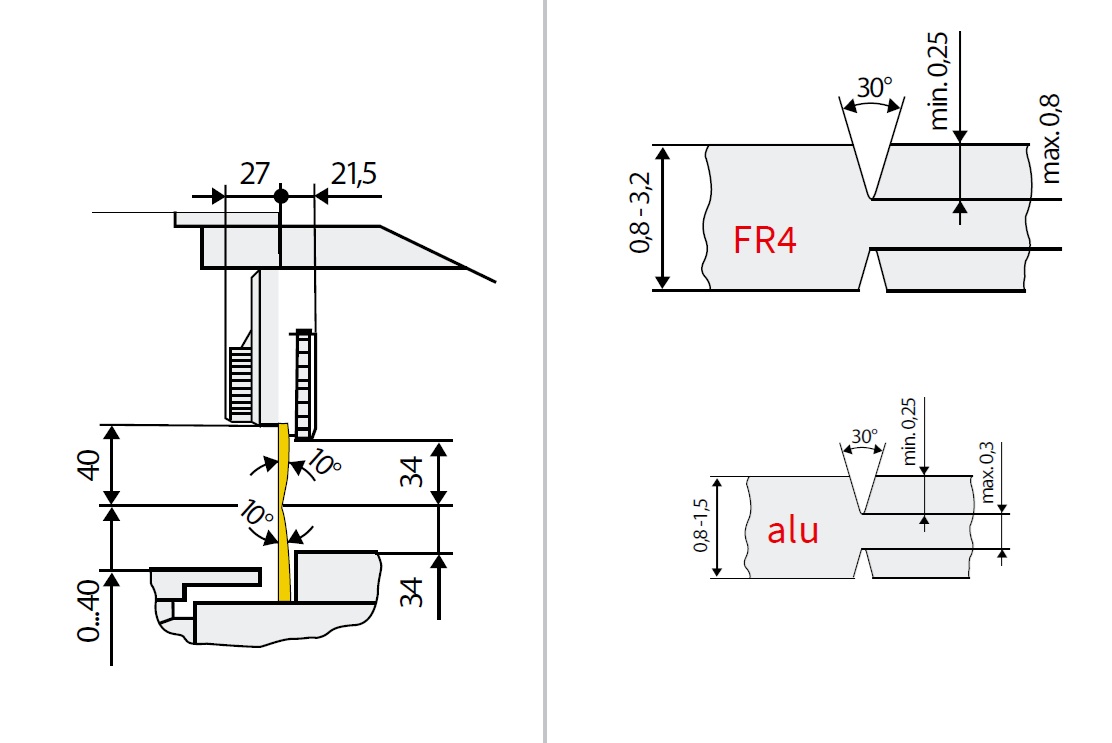

Высота компонента |
сторона компонентов/пайки до 34 мм | |
| Длина разделения | до 450 мм | до 600 мм |
| Глубина опорного стола |
200 мм |
|
| Панель управления | ||
| Кнопка запуска |
перемещение в исходное положение |
|
| Программы |
9 |
|
| Шаг разделения |
1–5 |
|
| Зазор между лезвиями |
0,9–0,05 мм |
|
| Кнопка-ключ |
разблокировка выбора программы |
|
| Дисплей (износа лезвия) |
до 99 км |
|
| Кнопка сброса |
сброс текущего шага |
|
| Кнопка питания |
ВКЛ/ВЫКЛ |
|
| Педаль |
СТАРТ разделения |
|
| Кнопка экстренной остановки |
есть |
|
| Температура и влажность (без конденсата) | ||
| При эксплуатации |
+10 – 35 °C / 10 – 85 % |
|
|
Хранения |
0 – 60 °C / 20 – 80 % | |
| Транспортировки |
–25 – 60 °C / 20 – 80 % |
|
| Параметры оборудования | ||
| Электропитание |
100–240 В AC, 50/60 Гц |
|
| Уровень шума |
< 70 дБ (A) |
|
|
Габариты, (Ш×В×Г) |
702×434×425 мм | 852×434×425 мм |
| Вес | 38 кг | 46 кг |
|
Сертификаты |
CE, FCC Class A | |
Важно!
- Разделение алюминия: для разделения алюминия с MAESTRO 4S требуется специальная настройка стандартного циркулярного лезвия. Информация приведена в руководстве оператора. Алюминиевые печатные платы изготавливаются из различных сплавов. Фрезерованный паз может прерываться вырезами. Выступающие компоненты требуют утопленного прямого лезвия.
- Циферблатный индикатор: для разделения без напряжений и достижения длительного срока службы циркулярное и прямое лезвия должны направляться вдоль всего разделения. Циферблатный индикатор, установленный на каретке, позволяет регулярно проверять параллельность.
Комплект поставки
- Сепаратор печатных плат
- Кабель питания тип E+F, длина 1,8 м
- Педальный переключатель
- Шестигранный ключ 2 мм
- Опорный стол в сборе с монтажным комплектом
- Циферблатный индикатор
- Руководство оператора DE/EN
Внимание! В момент заказа уточняйте фактическую комплектацию товара.
Варианты исполнения и заменяемые детали
| Артикул | Продукт |
|---|---|
| 8936800 | MAESTRO 4S/450 |
| 8936800.520 | MAESTRO 4S/450/alu |
| 8936745 | MAESTRO 4S/600 |
| 8936745.520 | MAESTRO 4S/600/alu |
| 8930509.001 | Циркулярное лезвие |
| 8936615.001 | Защита лезвия |
| 8936614.001 | Защита лезвия |
| 8933394.001 | Прямое лезвие 450 |
| 8933682.001 | Прямое лезвие 600 |
| 8931240 | Конвейерная лента 450 |

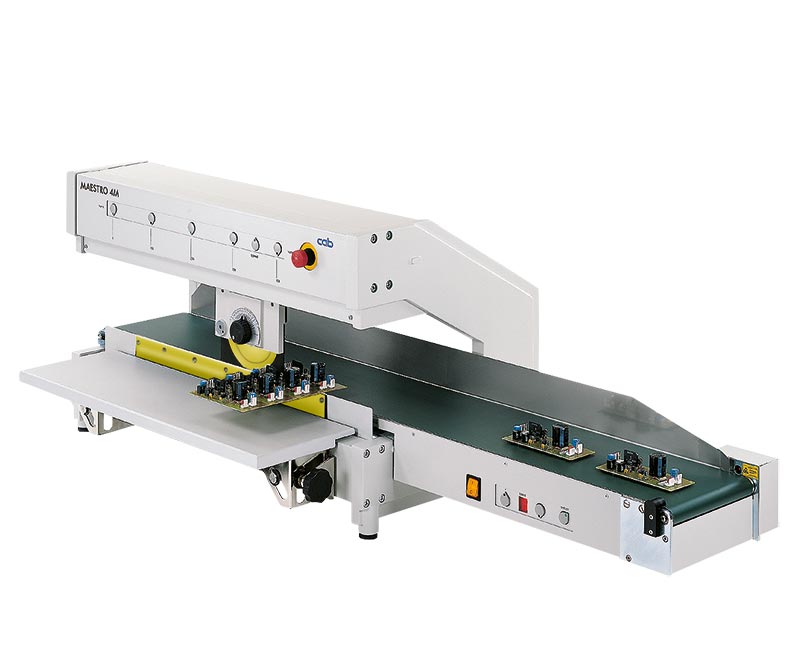

Конвейерная лента
Опционально станок можно оснастить конвейерной лентой.
Конвейерная лента предназначена для того, чтобы размещать разделённые печатные платы по отдельности, а затем транспортировать их в сторону. Скорость ленты подстраивается под размер печатной платы. Поступающие платы фиксируются световым барьером, после чего лента останавливается.
Характеристики ленты
|
Параметр |
450 | 600 |
|---|---|---|
| Материал конвейерной ленты |
антистатический |
|
|
Направление движения |
вправо | |
| Скорость ленты |
5, 6, 7, 8, 9 м/мин |
|
| Световой барьер | активируется для остановки ленты | |
| Вертикальное расстояние до прямого лезвия |
5–17 мм |
|
|
Глубина плат |
до 200 мм | |
| Ширина ленты |
170 мм |
|
| Длина | 1200 мм | 1350 мм |
|
Электропитание |
100–240 В AC, 50/60 Гц | |
| Температура и влажность (без конденсата) | ||
| При эксплуатации |
+10 – 35 °C / 10 – 85 % |
|
| Хранения |
0 – 60 °C / 20 – 80 % |
|
| Транспортировки |
–25 – 60 °C / 20 – 80 % |
|
|
Вес |
14 кг | |
|
Сертификаты |
CE, FCC Class A | |
Комплект поставки: кабель питания тип E+F, длина 1,8 м; монтажный комплект; руководство оператора DE/EN.
Цена
по запросу
