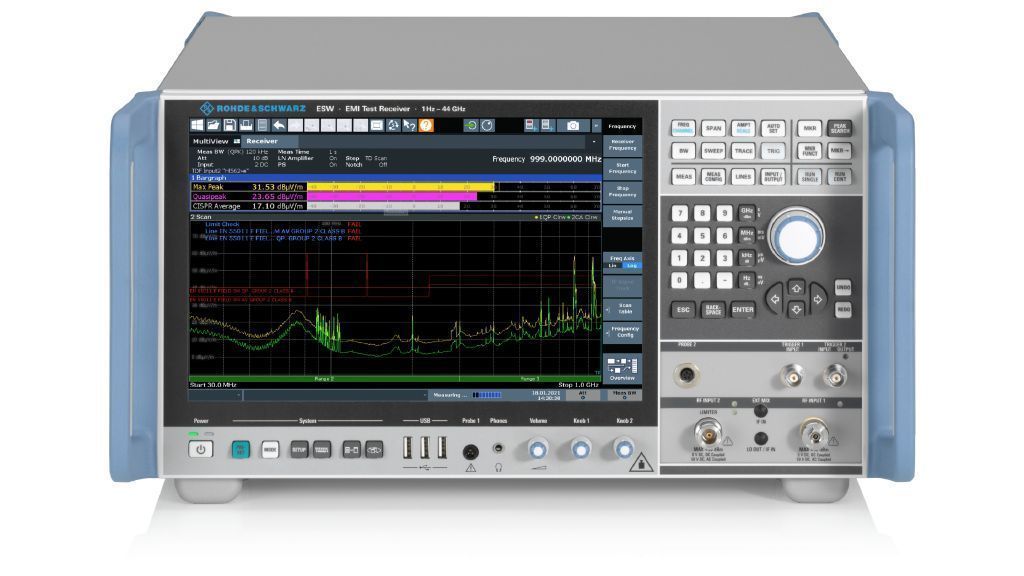

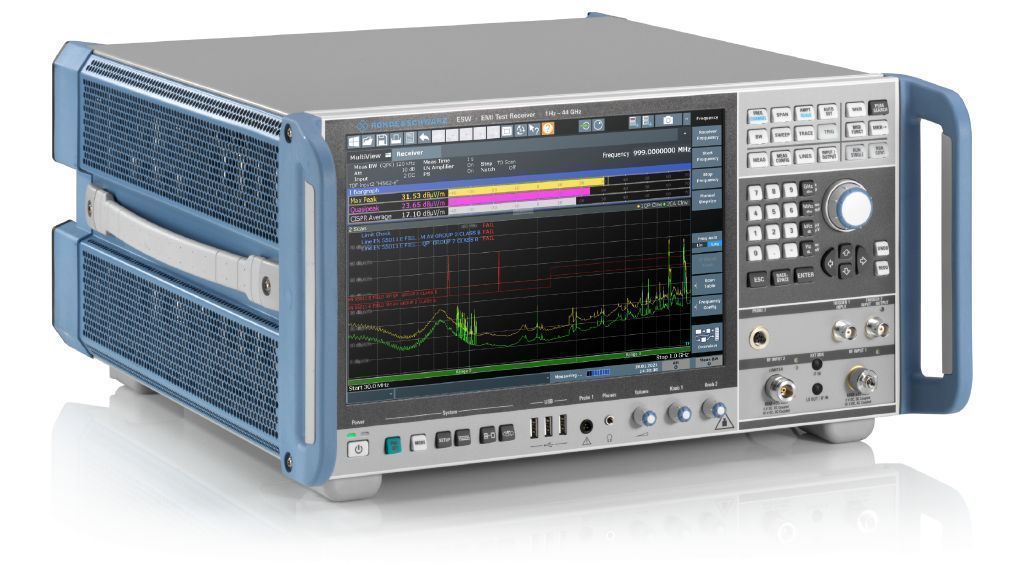

R&S ESW. Приемник для тестирования ЭМП
- Артикул
- 29С000016
Описание
Приемник для тестирования ЭМП высочайшего класса с наилучшими ВЧ-характеристиками способен проводить сверхбыстрые измерения в широкой полосе пропускания с распределением вероятностей амплитуды (APD) для нескольких CISPR или внешними смесителями.
| Диапазон частот | 1 Hz до 8 / 26.5 / 44 GHz |
| Отображаемый средний уровень шума (типичное значение, 1 МГц < f ≤ 1 ГГц) | -169 dBm |
| Макс. полоса анализа | от 1 Гц до 80 МГц |
Отличные ВЧ-характеристики R&S ESW, его большой динамический диапазон и высокая точность измерений делают этот прибор лучшим выбором при необходимости проводить быстрые и надежные сертификационные измерения. Он отвечает самым строгим требованиям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S ESW фиксирует и взвешивает спектры помех практически мгновенно. Анализ спектра в реальном масштабе времени с функцией спектрограммы делает возможным детальный анализ даже кратчайших сигналов помехи. Режим MultiView обеспечивает одновременное представление результатов работы нескольких рабочих режимов, что повышает эффективность прибора.
Ключевые факты
- Диапазоны частот от 1 Гц до 8, 26,5 или 44 ГГц
- Соответствует требованиям стандартов CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC
- Самый широкий динамический диапазон и высокая точность
- Сверхбыстрые измерения благодаря основанному на БПФ сканированию во временной области

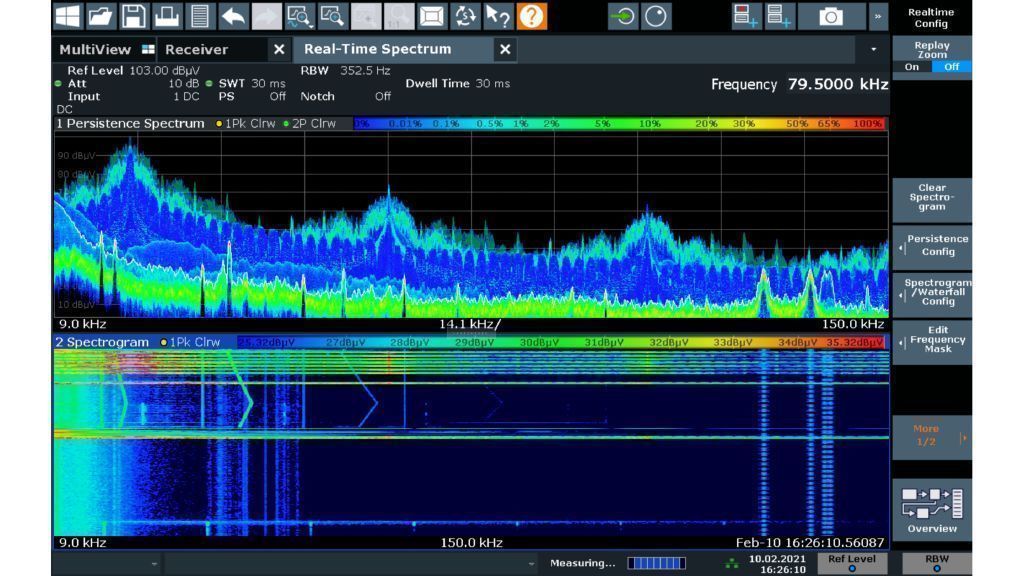

- Анализ спектра в реальном масштабе времени при полосе пропускания 80 МГц (опция)
R&S®ESW — высокоточный анализатор спектра и измерительный прибор, предназначенный для работы в диапазоне частот от 2 Гц до 44 ГГц. Обеспечивает широкий набор функций для измерений по стандартам CISPR и высокой точности частотных измерений.
Характеристики
| Артикул | R&S ESW |
| Модель и диапазон частот | R&S®ESW8: от 2 Гц до 8 ГГц, R&S®ESW26: от 2 Гц до 26,5 ГГц, R&S®ESW44: от 2 Гц до 44 ГГц |
| Предел погрешности частоты (стандартно) | ±1 × 10⁻⁷ |
| По опции R&S®ESW-B4 | ±3 × 10⁻⁸ |
| Полоса пропускания (-3 дБ) | от 1 Гц до 10 МГц |
| Полоса пропускания (-6 дБ, ЭМС-фильтры) | 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц |
| Типы детекторов | макс. пик, мин. пик, квазипик, среднекв., среднее, CISPR ср., CISPR СКЗ |
| Минимальная вероятность APD | 10⁻⁷ |
| Макс. время APD | 120 с |
| Диапазон регистрации (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| TOI (10 МГц ≤ f < 1 ГГц) | +20...25 дБм (тип.) |
| Точка компрессии 1 дБ (f ≤ 3 ГГц) | +15 дБм |

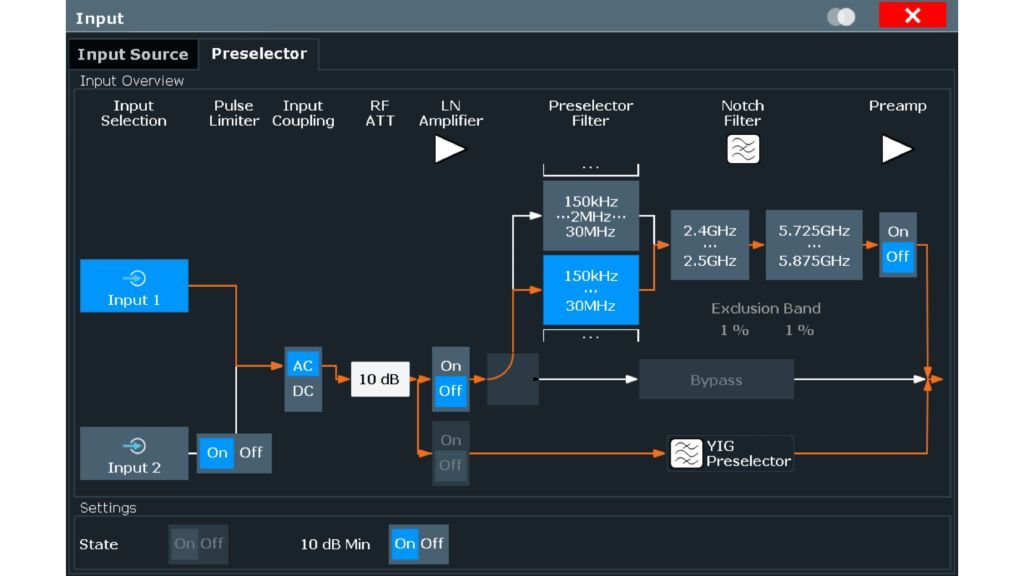

| Фильтр предварительной селекции (приемник) | всегда включен |
| Фильтр предварительной селекции (анализатор) | вкл./выкл. (по выбору) |
| Количество фильтров предварительной селекции | 21 |
| Предусилитель от 1 кГц до 8 ГГц | 20 дБ (ном.) |
| Предусилитель от 150 кГц до 44 ГГц | 30 дБ (ном.) |
| DANL (1 МГц ≤ f < 1 ГГц) | < –165 дБм (тип. –168 дБм) |
| Сканирование во временной области (CISPR) | 150 кГц – 30 МГц, 9 кГц, пиковый: 110 мс; 150 кГц – 30 МГц, 9 кГц, квазипик + усреднение: 2 с; 30 МГц – 1000 МГц, 120 кГц, пиковый: 620 мс; 30 МГц – 1000 МГц, 9 кГц, пиковый: 840 мс; 30 МГц – 1000 МГц, 120 кГц, квазипик: 80 с |
| Суммарная погрешность измерений | Преселекция выключена, 10 МГц < f ≤ 3,6 ГГц: 0,27 дБ |
Размеры и вес
- R&S®ESW8: 20,6 кг
- R&S®ESW26: 22,1 кг
- R&S®ESW44: 25,2 кг
Доступные модели
| Модели | Диапазон частот | Полоса измерения | Индикация шума | Номинальная компрессия 1 дБ на частоте 1 ГГц | Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц |
|---|---|---|---|---|---|
| R&S®ESW8 / 1328.4100.09 | от 1 Гц до 8 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -7 дБмкВ | +15 дБмВт | < -110 дБмВт |
| R&S®ESW26 / 1328.4100.27 | от 1 до 26,5 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -5 дБмкВ | +15 дБмВт | < -110 дБмВт |
| R&S®ESW44 / 1328.4100.45 | от 1 до 44 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -5 дБмкВ | +15 дБмВт | < -110 дБмВт |
Аппаратные опции
| R&S®ESW-B4 / 1328.5012.02 | Прецизионный эталон частоты OCXO |
| R&S®ESW-B8 / 1325.1474.02 | Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW44 |
| R&S®ESW-B8 / 1325.1474.26 | Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW8/ESW26 |
| R&S®ESW-B8E / 1345.0167.02 | Полоса разрешения до 40 МГц. 20/30/40 МГц дополнительно для ESW44. |
| R&S®ESW-B10 / 1328.5006.02 | Внешнее управление генератором. |
| R&S®ESW-B18 / 1328.4997.02 | Твердотельный диск (SSD), включая встроенное ПО для ESW. |
| R&S®ESW-B21 / 1331.6945.26 | Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW26. |
| R&S®ESW-B21 / 1331.6945.44 | Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW44. |
| R&S®ESW-B24 / 1328.4980.08 | Малошумящий усилитель, от 150 кГц до 8 ГГц. |
| R&S®ESW-B24 / 1328.4980.26 | Малошумящий усилитель, от 150 кГц до 26.5 ГГц. |
| R&S®ESW-B24 / 1328.4980.44 | Малошумящий усилитель, от 150 кГц до 44 ГГц. |
| R&S®ESW-B33 / 1313.3602.02 | Защита от записи USB-накопителя. |
| R&S®ESW-B1000 / 1345.0421.02 | Широкополосное расширение |
Программные опции
| R&S®ESW-K7 / 1331.6216.02 | Анализ модуляции АМ/ЧМ/ФМ |
| R&S®ESW-K33 / 1328.4916.02 | Защита от записи для твердотельного накопителя |
| R&S®ESW-K55 / 1328.4968.02 | Приложение для измерений в реальном масштабе времени, 80 МГц, POI > 15 мкс |

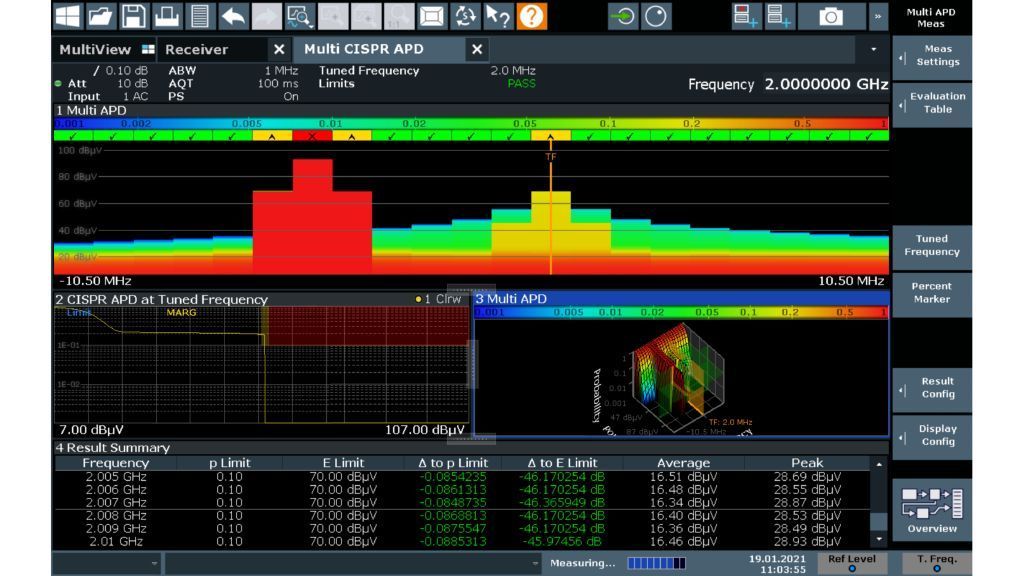

| R&S®ESW-K58 / 1345.0150.02 | Функция многоканального измерения Multi CISPR APD. Одновременное тестирование амплитудной функции вероятности для более чем 67 каналов, или диапазон в 20 МГц для СВЧ-печи в соответствии с CISPR 11. |
| R&S®ESW-K980 / 1345.0221.02 | Health and utilization monitoring service (HUMS) |
Цена
по запросу
Приемник для тестирования ЭМП высочайшего класса с наилучшими ВЧ-характеристиками способен проводить сверхбыстрые измерения в широкой полосе пропускания с распределением вероятностей амплитуды (APD) для нескольких CISPR или внешними смесителями.
| Диапазон частот | 1 Hz до 8 / 26.5 / 44 GHz |
| Отображаемый средний уровень шума (типичное значение, 1 МГц < f ≤ 1 ГГц) | -169 dBm |
| Макс. полоса анализа | от 1 Гц до 80 МГц |
Отличные ВЧ-характеристики R&S ESW, его большой динамический диапазон и высокая точность измерений делают этот прибор лучшим выбором при необходимости проводить быстрые и надежные сертификационные измерения. Он отвечает самым строгим требованиям в соответствии с CISPR, EN, MIL‑STD-461, DO‑160 и FCC. Благодаря сканированию во временной области на основе БПФ приемник R&S ESW фиксирует и взвешивает спектры помех практически мгновенно. Анализ спектра в реальном масштабе времени с функцией спектрограммы делает возможным детальный анализ даже кратчайших сигналов помехи. Режим MultiView обеспечивает одновременное представление результатов работы нескольких рабочих режимов, что повышает эффективность прибора.
Ключевые факты
- Диапазоны частот от 1 Гц до 8, 26,5 или 44 ГГц
- Соответствует требованиям стандартов CISPR 16-1-1, ANSI C63.2, MIL‑STD‑461 и FCC
- Самый широкий динамический диапазон и высокая точность
- Сверхбыстрые измерения благодаря основанному на БПФ сканированию во временной области
- Анализ спектра в реальном масштабе времени при полосе пропускания 80 МГц (опция)
R&S®ESW — высокоточный анализатор спектра и измерительный прибор, предназначенный для работы в диапазоне частот от 2 Гц до 44 ГГц. Обеспечивает широкий набор функций для измерений по стандартам CISPR и высокой точности частотных измерений.
Характеристики
| Артикул | R&S ESW |
| Модель и диапазон частот | R&S®ESW8: от 2 Гц до 8 ГГц, R&S®ESW26: от 2 Гц до 26,5 ГГц, R&S®ESW44: от 2 Гц до 44 ГГц |
| Предел погрешности частоты (стандартно) | ±1 × 10⁻⁷ |
| По опции R&S®ESW-B4 | ±3 × 10⁻⁸ |
| Полоса пропускания (-3 дБ) | от 1 Гц до 10 МГц |
| Полоса пропускания (-6 дБ, ЭМС-фильтры) | 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц |
| Типы детекторов | макс. пик, мин. пик, квазипик, среднекв., среднее, CISPR ср., CISPR СКЗ |
| Минимальная вероятность APD | 10⁻⁷ |
| Макс. время APD | 120 с |
| Диапазон регистрации (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| TOI (10 МГц ≤ f < 1 ГГц) | +20...25 дБм (тип.) |
| Точка компрессии 1 дБ (f ≤ 3 ГГц) | +15 дБм |
| Фильтр предварительной селекции (приемник) | всегда включен |
| Фильтр предварительной селекции (анализатор) | вкл./выкл. (по выбору) |
| Количество фильтров предварительной селекции | 21 |
| Предусилитель от 1 кГц до 8 ГГц | 20 дБ (ном.) |
| Предусилитель от 150 кГц до 44 ГГц | 30 дБ (ном.) |
| DANL (1 МГц ≤ f < 1 ГГц) | < –165 дБм (тип. –168 дБм) |
| Сканирование во временной области (CISPR) | 150 кГц – 30 МГц, 9 кГц, пиковый: 110 мс; 150 кГц – 30 МГц, 9 кГц, квазипик + усреднение: 2 с; 30 МГц – 1000 МГц, 120 кГц, пиковый: 620 мс; 30 МГц – 1000 МГц, 9 кГц, пиковый: 840 мс; 30 МГц – 1000 МГц, 120 кГц, квазипик: 80 с |
| Суммарная погрешность измерений | Преселекция выключена, 10 МГц < f ≤ 3,6 ГГц: 0,27 дБ |
Размеры и вес
- R&S®ESW8: 20,6 кг
- R&S®ESW26: 22,1 кг
- R&S®ESW44: 25,2 кг
Доступные модели
| Модели | Диапазон частот | Полоса измерения | Индикация шума | Номинальная компрессия 1 дБ на частоте 1 ГГц | Остаточные паразитные сигналы, 1 МГц ≤ f ≤ 1 ГГц |
|---|---|---|---|---|---|
| R&S®ESW8 / 1328.4100.09 | от 1 Гц до 8 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -7 дБмкВ | +15 дБмВт | < -110 дБмВт |
| R&S®ESW26 / 1328.4100.27 | от 1 до 26,5 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -5 дБмкВ | +15 дБмВт | < -110 дБмВт |
| R&S®ESW44 / 1328.4100.45 | от 1 до 44 ГГц | от 1 Гц до 10 МГц (дополнительно до 80 МГц) | < -5 дБмкВ | +15 дБмВт | < -110 дБмВт |
Аппаратные опции
| R&S®ESW-B4 / 1328.5012.02 | Прецизионный эталон частоты OCXO |
| R&S®ESW-B8 / 1325.1474.02 | Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW44 |
| R&S®ESW-B8 / 1325.1474.26 | Полоса разрешения до 80 МГц. 20/30/40/50/80 МГц дополнительно для ESW8/ESW26 |
| R&S®ESW-B8E / 1345.0167.02 | Полоса разрешения до 40 МГц. 20/30/40 МГц дополнительно для ESW44. |
| R&S®ESW-B10 / 1328.5006.02 | Внешнее управление генератором. |
| R&S®ESW-B18 / 1328.4997.02 | Твердотельный диск (SSD), включая встроенное ПО для ESW. |
| R&S®ESW-B21 / 1331.6945.26 | Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW26. |
| R&S®ESW-B21 / 1331.6945.44 | Порты LO/IF (ГЕТ/ПЧ) для внешних смесителей для ESW44. |
| R&S®ESW-B24 / 1328.4980.08 | Малошумящий усилитель, от 150 кГц до 8 ГГц. |
| R&S®ESW-B24 / 1328.4980.26 | Малошумящий усилитель, от 150 кГц до 26.5 ГГц. |
| R&S®ESW-B24 / 1328.4980.44 | Малошумящий усилитель, от 150 кГц до 44 ГГц. |
| R&S®ESW-B33 / 1313.3602.02 | Защита от записи USB-накопителя. |
| R&S®ESW-B1000 / 1345.0421.02 | Широкополосное расширение |
Программные опции
| R&S®ESW-K7 / 1331.6216.02 | Анализ модуляции АМ/ЧМ/ФМ |
| R&S®ESW-K33 / 1328.4916.02 | Защита от записи для твердотельного накопителя |
| R&S®ESW-K55 / 1328.4968.02 | Приложение для измерений в реальном масштабе времени, 80 МГц, POI > 15 мкс |
| R&S®ESW-K58 / 1345.0150.02 | Функция многоканального измерения Multi CISPR APD. Одновременное тестирование амплитудной функции вероятности для более чем 67 каналов, или диапазон в 20 МГц для СВЧ-печи в соответствии с CISPR 11. |
| R&S®ESW-K980 / 1345.0221.02 | Health and utilization monitoring service (HUMS) |
