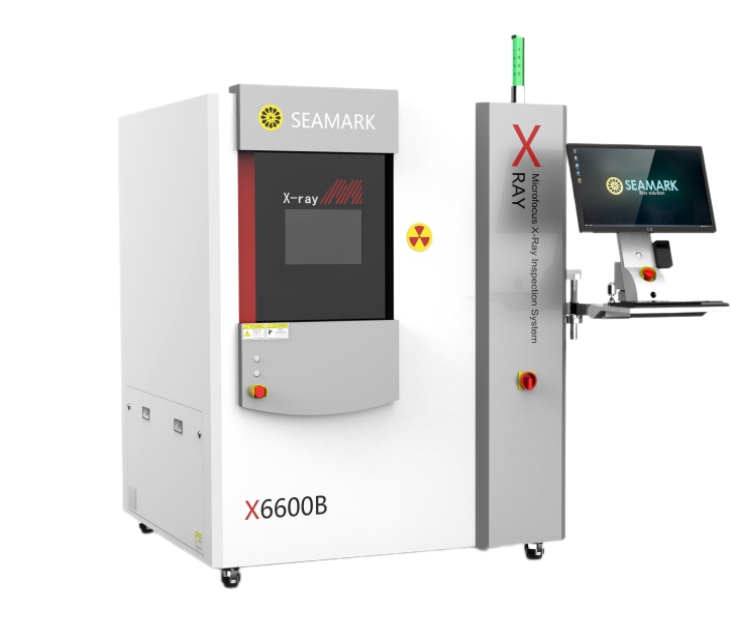

SEAMARK X-Ray X-6600B. Система рентгеновского контроля для печатных плат
- Артикул
- 214K000001
Описание
SEAMARK X-Ray X-6600B это система рентгеновского контроля для печатных плат, которая совмещает в себе весь функционал модели X-6600, при этом оснащена большим инспекционным столом и характеризуется возможностью проверки изделий с большим разрешением и под разными углами, а также высокими характеристиками безопасности для операторов.
Особенности
- Увеличенные размеры инспекционной платформы для широкого диапазона исследуемых объектов.
- Микрофокусная рентгеновская трубка из Японии HAMAMATSU с пятном 5 мкм.
- Цифровой детектор Rayence (Корея) с разрешением 1,3 Mp.
- Высокое разрешение изображений позволяет определить любые скрытые дефекты РЭИ, печатных плат и компонентов.
- Джойстик для перемещения инспекционной платформы по осям XY.
- Подходит для инспекции крупногабаритных изделий весом до 10 кг.
- Автоматическое открытие/закрытие дверцы одним нажатием кнопки.
- Многофункциональная система обработки изображений.
- Функция автоматической калибровки.
- Радиометр для мониторинга уровня радиации в режиме реального времени.
- Безопасный и надежный вход в систему по отпечатку пальца.
Применение
- Поиск дефектов IC: отделение слоев, трещины, пустоты, целостность ряда.
- Измерение параметров чипа, кривизны ряда, пропорций области припоя компонентов.
- Возможные дефекты в процессах изготовления печатных плат, например: несоосность, паяная перемычка и обрыв.
- Отсутствие припоя на контактной площадке, непропай, сдвинутый компонент, недостаточность припоя, выявление и измерение пустот в припое.
- Выявление дефектов открытых, коротких и неправильных соединений в жгутах электропроводки и разъемах.
- Осмотр на наличие внутренних разрывов или полостей в пластике или металле.
- Проверка равномерности укладки (сборки) батарей, проверка сварки электродов.
- Инспекция многослойных печатных плат.
- Проверка металлизированных отверстий плат для выводных компонентов.
- Инспекция целостности паяных соединений компонентов с малым шагом, BGA / MicroBGA / Flip Chip.
- Инспекция и верификация паяных соединений на предмет содержания газовых полостей.
Характеристики
| Модель | X-6600B | ||
| Рентгеновская трубка | |||
| Тип трубки | Закрытая рентгеновская трубка Hamamatsu | ||
| Размер фокусного пятна | 5 мкм (при 4 Вт) – 40 мкм | ||
| Максимальная выходная мощность | 39 Вт | ||
| Максимальное напряжение | 40-130 кВ | ||
| Максимальная сила тока | 10-300 мкА | ||
| Плоскопанельный цифровой детектор | |||
| Тип детектора | Плоскопанельный детектор на основе аморфного кремния | ||
| Скорость | 20 кадров/сек (1×1) | ||
| Пиксельная матрица детектора | 1536×1536 | ||
| Поле зрения детектора (FOV) | 130×130 мм | ||
| Разрешение детектора | 5,5 л/мм | ||
| Угол наклона | 0-60° | ||
| Габаритные параметры | |||
| Размер стола | 620×620 мм | ||
| Габаритные размеры установки (Д×Ш×В) | 1380×1425×1951 мм | ||
| Вес | 1800 кг | ||
| Основные параметры | |||
| Входное напряжение | 220 В, 10 А, 50–60 Гц | ||
| Уровень рассеивания рентгеновских лучей | ≤ 0,1 мкЗв/час | ||
| Операционная система | Windows 10 (64-bit) | ||
| АЦП | 16 бит | ||
Комплектация
- SEAMARK X-Ray X-6600B система рентгеновского контроля для печатных плат.
Цена
по запросу
