АКС 1316. Комплект стандартных образцов (мер) СО-2, СО-3

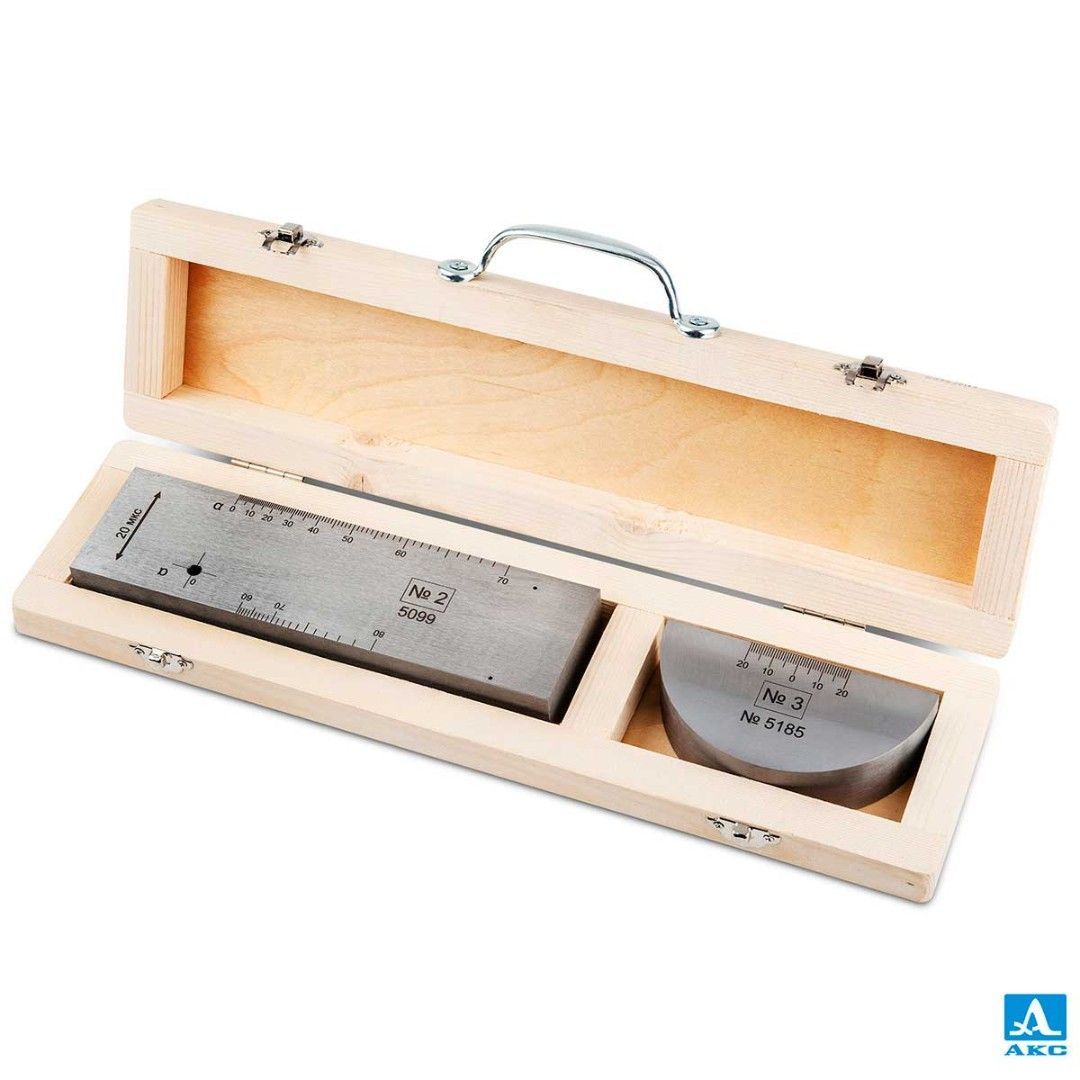

картинка АКС 1316. Комплект стандартных образцов (мер) СО-2, СО-3
картинка АКС 1316. Комплект стандартных образцов (мер) СО-2, СО-3
Артикул
36C000008
Все характеристики
Описание

Предназначен для проверки и настройки параметров и чувствительности ультразвуковых пьезоэлектрических прямых и наклонных преобразователей продольной и поперечной волны, используемых в составе ультразвуковых дефектоскопов.

Характеристики

Диапазон допускаемых значений длины, мм
  • СО-2
  • СО-3
    		•
  • 209.5 – 210.5
  • 109.8 – 109.94
    		•
    Пределы допускаемой абсолютной погрешности длины, мм
  • СО-2
  • СО-3
    		•
  • ±0.5
  • ±0.15
    		•
    Диапазон допускаемых значений высоты, мм
  • СО-2
  • СО-3
    		•
  • 58.83 – 58.98
  • 54.80 – 54.95
    		•
    Пределы допускаемой абсолютной погрешности высоты, мм
  • СО-2
  • СО-3
    		•
  • ±0.15
  • ±0.15
    		•
    Диапазон допускаемых значений толщины, мм
  • СО-2
  • СО-3
    		•
  • 29.70 – 30.2
  • 29.70 – 30.2
    		•
    Пределы допускаемой абсолютной погрешности толщины, мм
  • СО-2
  • СО-3
    		•
  • ±0.21
  • ±0.21
    		•
    Диапазон допускаемых значений скорости распространения продольной ультразвуковой волны, м/с
  • СО-2
  • СО-3
    		•
  • 5900 – 6000
  • 5900 – 6000
    		•
    Диапазон допускаемых значений скорости распространения поперечной ультразвуковой волны, м/с
  • СО-2
  • СО-3
    		•
  • 3100 – 3400
  • 3100 – 3400
    		•
    Глубина отверстия №1, мм, СО-2 44.00 ± 0.12
    Диаметр отверстия №1, мм , СО-2 6.00 + 0.3
    Глубина отверстия №2, мм, СО-2 3.00 ± 0.1
    Диаметр отверстия №2, мм, СО-2 2.00 + 0.1
    Глубина отверстия №3, мм, СО-2 8.00 ± 0.1
    Диаметр отверстия №3, мм, СО-2 2.00 + 0.1
    Пределы допускаемой абсолютной погрешности скорости продольной и поперечной ультразвуковых волн, % ±0.2
    Шероховатость рабочей поверхности Ra, мкм, не хуже 2.5
    Материал Сталь 20

    Размеры и вес

    Размер, мм
  • СО-2
  • СО-3
    		•
  • 210 x 59 x 30
  • 110 x 55 x 30
    		•
    Масса, г
  • СО-2
  • СО-3
    		•
  • 2900
  • 1115
    		•

    Совместимое оборудование и аксессуары

    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    • Миниатюрный ультразвуковой дефектоскоп А1211 Mini
    • Ультразвуковой дефектоскоп А1212 MASTER
    • Ультразвуковой дефектоскоп А1214 EXPERT

    Подробнее
    Цена
    29 000 ₽

    Работаем с юрлицами по безналичному расчету. Цена на сайте не является публичной офертой.
