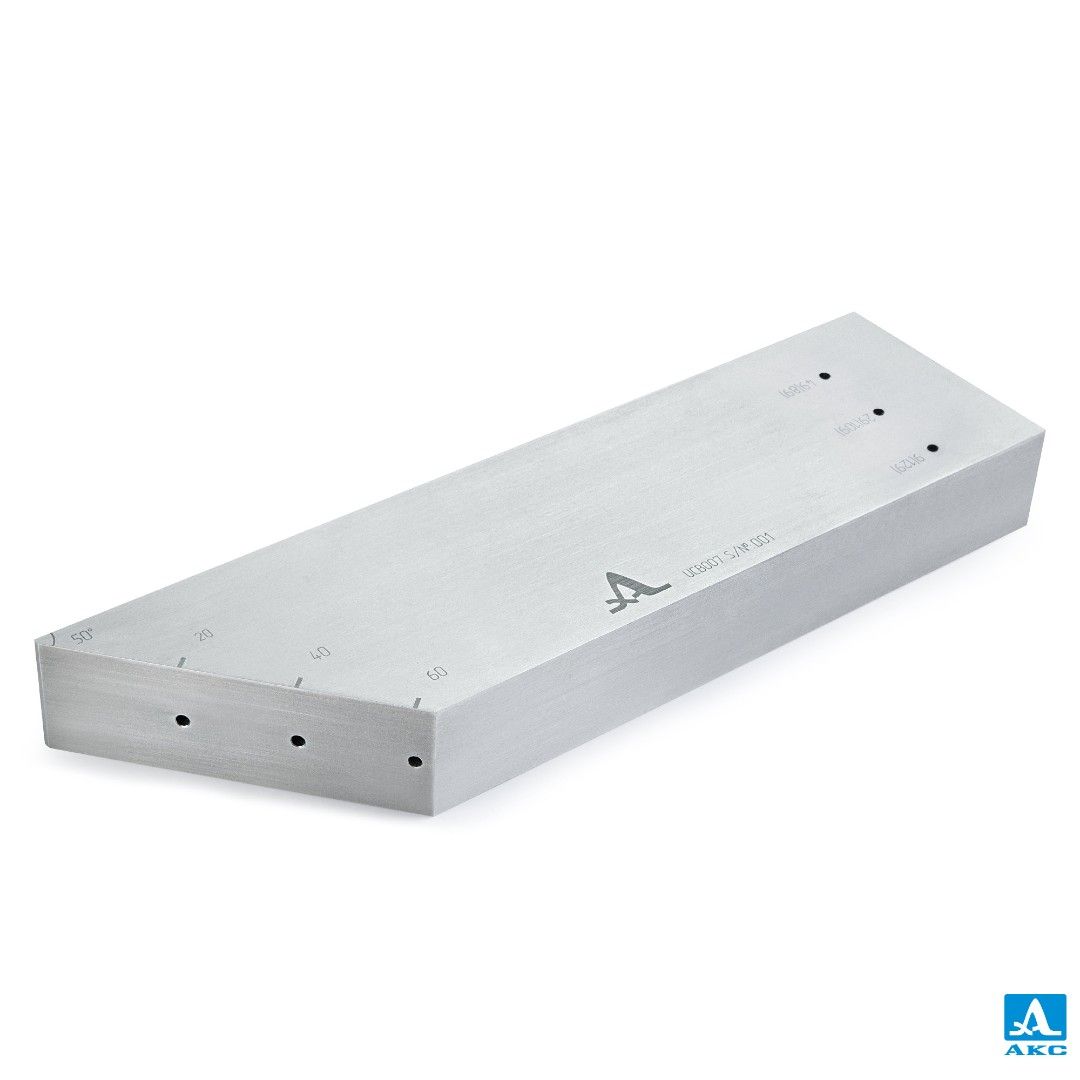

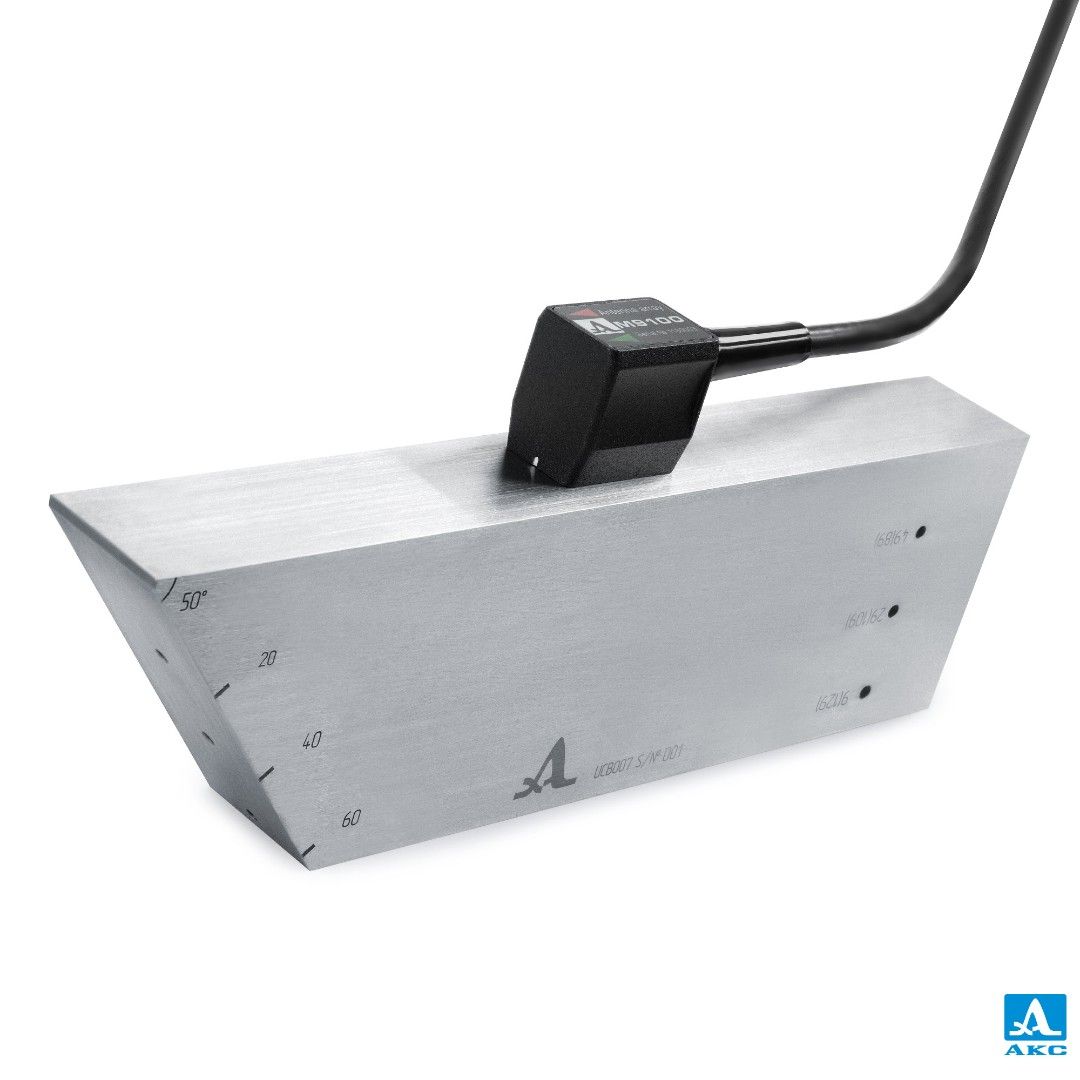

АКС UCB 007 (1306). Калибровочный образец для настройки преобразователей и антенных решеток

картинка АКС UCB 007 (1306). Калибровочный образец для настройки преобразователей и антенных решеток
картинка АКС UCB 007 (1306). Калибровочный образец для настройки преобразователей и антенных решеток
картинка АКС UCB 007 (1306). Калибровочный образец для настройки преобразователей и антенных решеток
Артикул
36C000112
Все характеристики
Описание

Калибровочный образец UCB 007 предназначен для калибровки и (или) определения параметров преобразователей и антенных решеток, входящих в комплект ультразвуковых дефектоскопов А1550 IntroVisor и А1525 Solo. Образец используется для настройки амплитудной и (или) временной шкалы, а также зоны и чувствительности контроля ультразвукового дефектоскопа.

Калибровочный образец UCB007 применяется при проведении ультразвукового контроля наклонными преобразователями и антенными решетками изделий, изготовленных из углеродистых сталей, со скоростью ультразвука 3250 ± 50 м/с (поперечная волна), прошедших аналогичную термическую обработку.

Технические характеристики

Артикул 1306
Материал сталь 20
Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С
  • атмосферное давление, кПа
    		•
  • -40…+50
  • не выше 80%
  • 84.0 – 106.7
    		•

    Метрологические характеристики

    Параметр Номинальное значение Пределы допускаемого отклонения
    от номинального значения
    Высота образца, мм 70 ±0.1
    Ширина образца, мм 30 ±0.1
    Диаметр боковых цилиндрических отверстий, мм 3.0 ±0.1
    Диаметр плоскодонных отверстий, мм 3.0 ±0.1
    Скорость распространения продольной ультразвуковой волны, м/с 5910 ±50
    Скорость распространения поперечной ультразвуковой волны, м/с 3250 ±50

    Размеры и вес

    Размер, мм не более 248 × 71 × 71
    Масса, кг не более 2.7

    Совместимое оборудование и аксессуары

    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    Подробнее
    Цена
    84 000 ₽

    Работаем с юрлицами по безналичному расчету. Цена на сайте не является публичной офертой.

    Калибровочный образец UCB 007 предназначен для калибровки и (или) определения параметров преобразователей и антенных решеток, входящих в комплект ультразвуковых дефектоскопов А1550 IntroVisor и А1525 Solo. Образец используется для настройки амплитудной и (или) временной шкалы, а также зоны и чувствительности контроля ультразвукового дефектоскопа.

    Калибровочный образец UCB007 применяется при проведении ультразвукового контроля наклонными преобразователями и антенными решетками изделий, изготовленных из углеродистых сталей, со скоростью ультразвука 3250 ± 50 м/с (поперечная волна), прошедших аналогичную термическую обработку.

    Технические характеристики

    Артикул 1306
    Материал сталь 20
    Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С
  • атмосферное давление, кПа
    		•
  • -40…+50
  • не выше 80%
  • 84.0 – 106.7
    		•

    Метрологические характеристики

    Параметр Номинальное значение Пределы допускаемого отклонения
    от номинального значения
    Высота образца, мм 70 ±0.1
    Ширина образца, мм 30 ±0.1
    Диаметр боковых цилиндрических отверстий, мм 3.0 ±0.1
    Диаметр плоскодонных отверстий, мм 3.0 ±0.1
    Скорость распространения продольной ультразвуковой волны, м/с 5910 ±50
    Скорость распространения поперечной ультразвуковой волны, м/с 3250 ±50

    Размеры и вес

    Размер, мм не более 248 × 71 × 71
    Масса, кг не более 2.7

    Совместимое оборудование и аксессуары

    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
