Hanwha HM520W. Высокоскоростной автомат-установщик SMD компонентов

Hanwha HM520W. Высокоскоростной автомат-установщик SMD компонентов

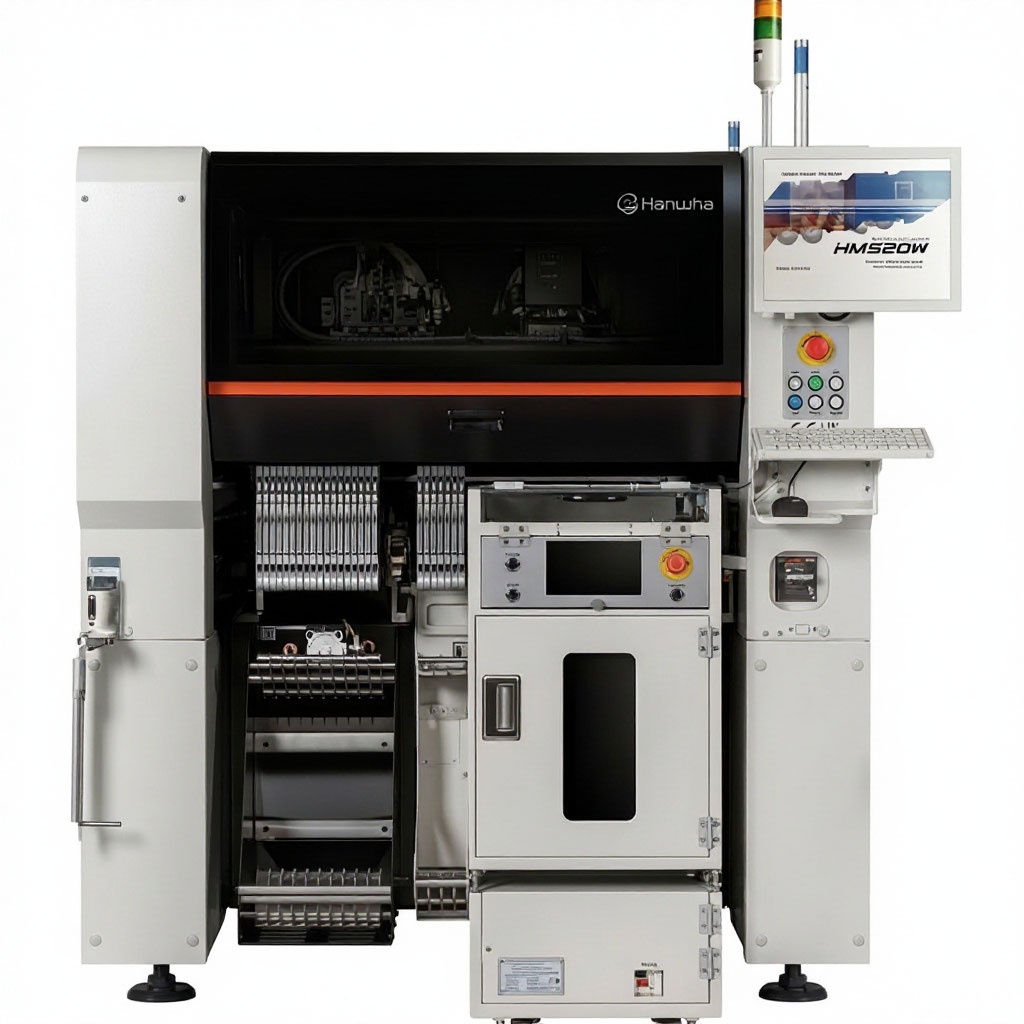

картинка Hanwha HM520W. Высокоскоростной автомат-установщик SMD компонентов

Распечатать

Артикул: 206K000007

Описание

HM520W — высокопроизводительный широкий высокоскоростной установщик SMD-компонентов премиум-класса. Обеспечивает высокую производительность, качество установки, универсальность и удобство эксплуатации.

Особенности

Два типа голов: MF (многофункциональная) и HP (высокоточная)
Высокая скорость установки и поддержка компонентов нестандартной формы
Автоматическая калибровка точности во время производства
Автоматическая проверка и очистка сопел
Поддержка крупных печатных плат и гибких конвейерных решений
Удобное программное обеспечение и диагностика

Характеристики

Модель	HM520W
Тип головы	многофункциональная головка	высокоточная головка
Количество шпинделей	8 шпинделей × 2 портала	3 шпинделя × 2 портала
Скорость установки компонентов в час (на голову)	26 000 комп./ч (оптимально)	11 000 комп./ч (оптимально)
Точность установки (чипы)	±30 мкм @ Cpk ≥ 1.0	±40 мкм @ Cpk ≥ 1.0
Точность установки (микросхемы)	±25 мкм @ Cpk ≥ 1.0	±20 мкм @ Cpk ≥ 1.0
Диапазон компонентов	0402 ~ 100 × 45 мм	0603 ~ 150 × 74 мм (* 200 × 130 мм)
Максимальная высота компонента	15 мм	40 мм
Максимальное усилие установки		~100 Н
Вес компонента		~300 г
Параметры печатной платы
Минимальный размер платы	50 × 40 мм
Максимальный размер платы (двухпоточный режим, 4 станции)	720 × 315 (Dual Mode), 720 × 590 (Single Mode) * Д: 260 (буфер) — 350 (зона A) — 350 (зона B) — 260 (буфер), макс. 720 мм
Минимальный размер платы (однопоточный режим, 2 станции)	510 × 315 (Dual Mode), 510 × 590 (Single Mode) * Д: 460 (буфер) — 510 (зона) — 290 (буфер)
Толщина платы	0,3–4,2 мм
Вместительность питателей
Тележка	60 слотов (тележка) × 2
Фиксированные + тележка	18 слотов (фиксированные) × 2 + 40 слотов (тележка) × 2 * 40 слотов (тележка) → прямой лоток
Основные параметры
Электропитание	3 фазы, AC 200/208/220/240/380/415 В ±10% макс. 4,5 кВА
Пневмопитание	0,5–0,7 МПа 100 Нл/мин
Габаритные размеры (Д×Г×В)	1390 × 2370 × 1980 мм

* Характеристики в данном каталоге приведены на основе значений, измеренных в оптимизированных условиях. Результат может варьироваться в зависимости от условий эксплуатации.

Цена

по запросу
